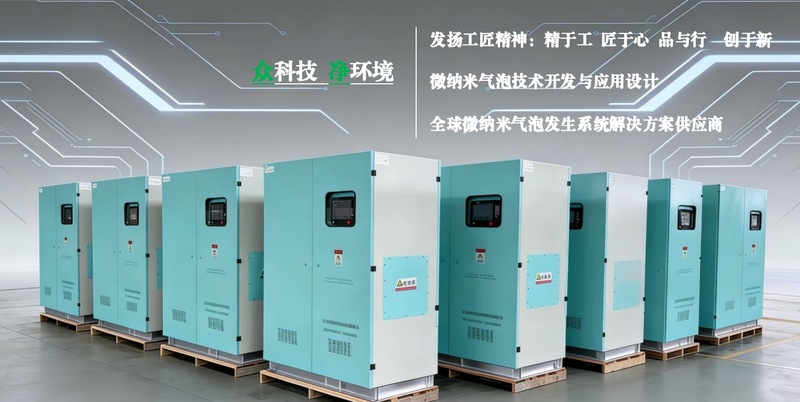

上海众净微纳气泡清洗技术，凭借独特的气液处理工艺和优良设备性能，很好适配了半导体超洁净清洗的高精度、低损伤需求，以下从核心技术细节、设备优势及实际清洗价值等方面展开详细介绍：

1. 核心技术原理

   • 气泡细化工艺：采用多相流体旋流切割技术，通过水力旋切装置将空气或氮气溶解于液体并达到饱和度，再利用高速旋转的旋流腔产生强大剪切力，把气液混合物中的气泡不断破碎细化，最终形成 10 - 100nm 的均匀微纳气泡。这种工艺能确保气泡粒径精准可控，可适配半导体细微结构的清洗需求。

   • 清洁作用机制：一方面，微纳气泡比表面积大且带负电荷，能深入半导体芯片表面的细微缝隙和孔洞，通过气泡运动与高频震动让污染物脱离；另一方面，气泡自我收缩爆破时会产生具有氧化性的物质，可同步实现有机物分解与杀菌，双重作用提升洁净度。




   半导体清洗优势

   • 低损伤保障：相比传统强机械冲击清洗，该技术产生的微纳气泡破裂时冲击力温和，主要依靠表面张力和化学活性清洁，大幅降低半导体元件受损风险，助力提升芯片清洗良品率，尤其适合脆弱的微纳级半导体结构。

   • 材质与安全适配：设备接液部采用非金属材料，避免金属离子析出污染半导体；同时设有过压、过热等多重保护机制，部件少且拆装简便，抗腐蚀性强，能保障半导体清洗过程的连续稳定运行。

   • 智能可控：配备先进微处理器控制系统，可精准设定并自动调节气体流量、液体流速等参数，轻松融入半导体制造的自动化生产线，契合超洁净清洗的高精度工艺要求。




2. 实际应用价值

   • 高效除杂：能针对性去除半导体表面的灰尘、油污、光刻胶残留、化学试剂痕迹及金属屑等多种污染物，还可减少清洗后零部件的表面粗糙度，提升半导体零件表面质量与精度。

   • 环保节能：清洗过程无需依赖有害化学药剂，减少废水污染与处理成本；且微纳气泡活性可加速反应进程，缩短清洗时间，降低整体能耗，符合半导体行业绿色生产的发展趋势。

   • 场景拓展性：除半导体芯片外，该技术还可应用于高端电子元器件等精密部件清洗.
